由于變壓器繞組具有較大的電感和較小的電阻，因此在測量直流電阻時，繞組在直流電壓作用下，從充電至穩定所需的施加很長，尤其是容量大、電壓高的變壓器，測量一次電阻往往需要十幾分鐘到幾十分鐘，由于一個變壓器測量不同分接頭下的各相電阻要進行十次，花費幾小時，而運行變壓器的停電時間是有限的，因此，必須采取措施加快測量速度，提高試驗效率。

加快測量變壓器直流電阻速度的關鍵是縮短充電的穩定時間們根據電感回路施加直流電壓的充電過濾過程的時間常數T=L/R可知，縮短充電時間的辦法是減小電感量L或增大電阻R，而增大電阻是比較簡單可行的辦法。實際應用時是采用突然增大電阻的辦法，即在試驗接線中串聯一個合適的附加電阻，試驗開始時，將附加電阻短路，使電流達到預定的穩定值后將附加電阻投入，這樣就能大大地縮短穩定時間。由于實際試驗時，大容量的變壓器測量一般采用雙臂電橋，所以下面以雙臂電橋?yàn)槔f明縮短測量時間的方法。

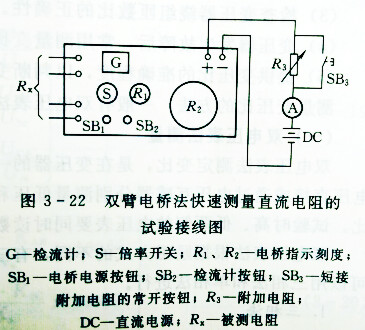

（1）試驗接線。用雙臂電橋測量繞組直流電阻時，縮短測量時間的試驗接線圖如圖3-22所示。

圖3-22

（2）附加電阻的選擇。附加電阻可選用10~100Ω的滑線電阻，試驗時應適當調節其大小，使接通或斷開SB2時，電流表指示值有明顯變化。

（3）試驗步驟。按試驗接線圖接好線后，接下來SB1和SB3按鈕，調節電阻R3，使其在SB3斷開時電流表能明顯減少，電流穩定后，按下檢流計按鈕SB2，調整電橋平穩后，即可讀數記錄。
