武漢華電高科控制臺適用于0.5-5kVA試驗變壓器的調壓控制。過調整自耦變壓器輸出電壓，從而實現試驗變壓器額定電壓范圍內的工作調節?？刂婆_內裝有高壓輸出電壓表，低壓輸出電流表，可以方便地讀出試驗電壓值。通過過流保護電路，可靠地保護設備，設計的計時報警電路，做試驗時更便捷。經用戶使用證明，其原理簡單，結構緊湊，工作可靠，使用方便，是高壓試驗的理想設備。

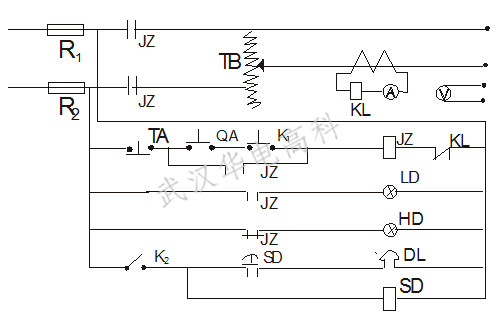

操作箱電氣原理圖

使用方法及注意事項:

1.核對試驗變壓器測量繞組額定輸出電壓,使之與操作箱匹配無誤.

2.按接線示意圖接好實驗變壓器與操作箱(臺)之間連線.

3.接通電源,合上刀開關，電源指示燈亮,設定時間繼電器的工作時間.

4.將調壓器回零,按下啟動按扭,順時針旋轉手輪,直至達到所需值.

5.開啟計時開關,計時開始,到達設定時間電鈴自動報警(無報警功能的則人為控制時間)然后斷開計時開關.

6.試驗完畢,將調壓器調零，按下停止按鈕，切斷電源，解除接線。

7.在試驗過程中，如發現異?；蛎盁?有異味等,應立即停止升壓,迅速降壓至零位.檢查無誤后，方可重新開始。

8.嚴禁在正常工作時切斷電源或不在零電壓時加壓。

9.長期未用的設備,在重新使用時必須用兆歐表進行絕緣測量,確定阻值不低于0.5兆歐,方可繼續使用.

10.使用本產品進行高壓試驗,除熟悉本說明書外,還須熟悉《電氣設備預防性試驗規程》。

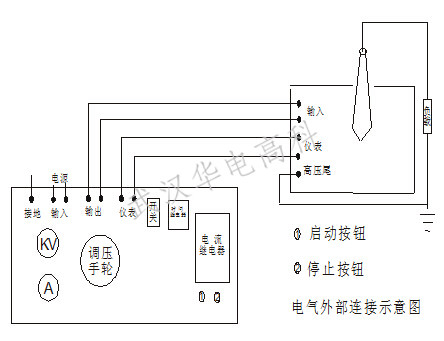

電氣外部連接示意圖
