用串聯諧振測量交流耐壓試驗方法是通過改變試驗回路中的電感、頻率、是回路處于諧振狀態,采用這種方法能滿足高壓、大電流的試驗要求。各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。

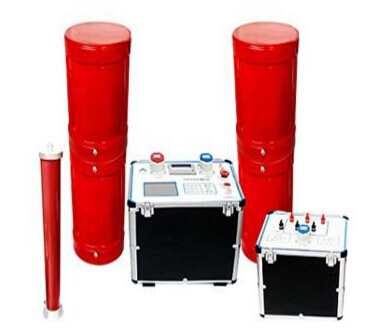

變頻串聯諧振耐壓試驗裝置的原理

　　由電工知識得到：Uc=I/ωC,UL=I*ωL，UR=I*R，U=Uc+UL+UR，當LRC串聯回路中的感抗與試品容抗相等時，電感中的磁場能量與試品電容中的電場能量相互補償，試品所需的無功功率全部由電抗器供給，電源只提供回路的有功損耗。電源電壓與諧振回路電流同相位，電感上的電壓降與電容上的壓降大小相等，相位相反。由圖1可知，當 ωL=1/ωc，回路的諧振頻率f=1/2π√LC，也就是說，電路發生串聯諧振，電源提供很小的勵磁電壓，試品上就能得到很高的電壓,電源頻率為諧振頻率。

變頻串聯諧振耐壓試驗布置試驗接地線的注意事項

　　由于被試電纜的電容量較大，若在試驗時試品擊穿或發生高壓引線對地放電，在電纜的接地端處，試驗接地線和控制箱外殼等處，可能會產生暫態過電壓。本設備已在控制箱和主要部件內，采取多重暫態過電壓保護措施，能保證設備的正常工作。此外，在試驗接地線布置方面還應注意采取下列保護措施：

　　1.試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，即減少接地線的電感量。

　　2.采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短，不要任意延長接地線長度。

　　3.試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼，否則在高壓側擊穿或放電時，可能有輕微的刺痛感。有條件時，建議操作人員站在橡膠絕緣墊上工作。

4.試驗變壓器有800V、1000V、1500V三個端子，當系統所需高壓小于15kV時選用800V端子，當系統所需高壓大于15kV小于60kV時選用1000V端子，當系統所需高壓大于60kV時選用1500V端子。



---
