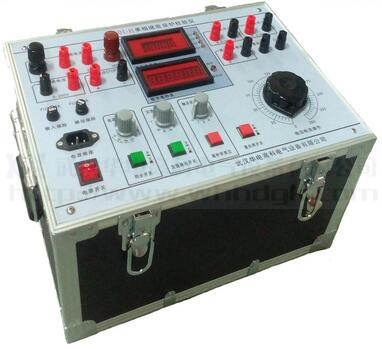

繼電保護校驗廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。繼電保護校驗儀在面對輸出電源上如何進行操作操作呢？

     輸出電源的操作
     1、交流電壓（0～250V）輸出：
     將T1調至AC250V，合上同步開關，調節T4，J2端輸出0～250V交流電壓，X1顯示當前電壓值，電源輸出類型ACV的指示燈亮。
     2、交流電流（0～5Ａ、0～20Ａ、0～100Ａ）輸出：
     將T1調至AC5A（AC20A、AC100A），合上同步開關，調節T4，J1端輸出0～5A（0～20A、0～100A）交流電流，X1顯示當前電流值，電源輸出類型ACA的指示燈亮。
     3、直流電壓（0～250V）輸出：
     將T1調至DC250V，合上同步開關，調節T4，J3端輸出0～250V直流電壓，X1顯示當前電壓值，電源輸出類型DCV的指示燈亮。
     4、直流電流（0～20A）輸出：
     將T1調至DC20A，合上同步開關，調節T4，J4端輸出0～20A直流電流，X1顯示當前電流值，電源輸出類型DCA的指示燈亮。注意：調節電流時，嚴禁超過額定電流，否則損壞儀器。
     5、 恒定電壓輸出：
     （1）、將T2調至24V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓24V。
     （2）、將T2調至48V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓48V。
     （3）、將T2調至110V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓110V。
     （4）、將T2調至220V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓220V。

---
