??變電站和線路的電力設備是需要進行交流耐壓試驗的，串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發傳來諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C諧振，諧振電壓即為加載試品的上的電壓。了解串聯諧振耐壓測試設備才能好的運用。根據武漢華電高科技術人員多年的經驗，總結出關于串聯諧振耐壓試驗測試的一些相關的問題讓你更好的進行了解。

??1、變頻電源采用的是什么原理？
??開關型SPWM調制逆變。
??2、變頻電源的電源容量是多少？
??10kv10km電纜標配8kW,根據不同規格可在4至100kW間選擇。
??3、整套設備的最大輸出容量是多少？
??10kv10km電纜裝置最大輸出容可達150kVA;根據不同規格可以做到1000kVA以上。
??4、最高輸出電壓可以達到多少伏？
??最高輸出電壓不是由變頻電源決定的，而是由外接電抗和電容分壓器決定的，根據測試需要決定最高電壓，一般達到電纜工作電壓1.7倍即可。
??5、輸出高壓電流可以達到多少安？
??思源的便攜式變頻耐壓試驗裝置輸出高壓電流最高可達20A;便攜式1kV-35kV電纜耐壓試驗裝置輸出高壓電流最高可達12.66A。
??也是根據被測對象選擇最大電流，沒有技術難度，影響價格。10kv10km電纜有4A就夠了。
??6、輸出頻率范圍是多少？
??我們的變頻范圍大大擴展，可以達到1-600hz，顯著擴展了被試范圍。頻率可以低到1Hz，這樣在使用相同電抗的前提下，就可以測試更大的電容負載即更長的電纜;頻率可以高到600Hz，在使用相同的電抗下可以測試更小的電容負載即更短的電纜。
??7、頻率調節分辨率是多少？
??變頻耐壓試驗裝置的頻率調節分辨率為0.01Hz;沒有技術難點。
??8、輸出系統具有哪些保護功能？
??具有過壓、過流、放電以及斷電等全自動保護;還有接地保護。
??9、波形畸變率是多少？
??市面同類型設備輸出電壓波形畸變率≤1%。
??10、品質因數是多少？
??50以上，而且由于取消了升壓變壓器沒有了勵磁消耗，品質因數更高。

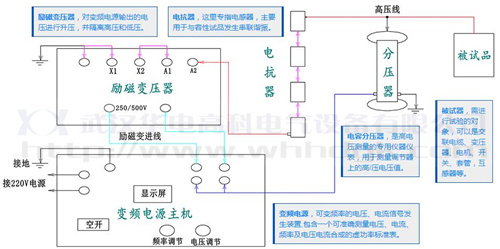

??通過串聯諧振試驗裝置接線原理圖，更好的了解：

---
