20000KVA變壓器試驗如何進行接線
     被試變壓器型號：SFZ8—20000/110 額定電壓：110KV
     額定電流：105A/1100A 組別：Ynd11 短路阻抗：10.4%
     試驗時，在20000KVA變壓器二次側兩相間通入110HZ、0—22KV的電壓，通過改變二此側和一次側接線方式可以分別對變壓器一次側A、B、C三相進行感應耐壓。
     （1）．A相耐壓

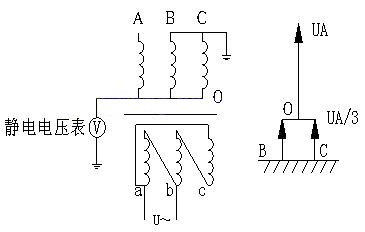

     試驗接線如下：

     對A相進行試驗時，110HZ電壓從低壓側a、b相間加入，B、C兩相連在一起接地，從而在高壓側A—BC間感應電壓達到試驗值，中點電壓為感應電壓的1/3倍。
     （2）．B相耐壓

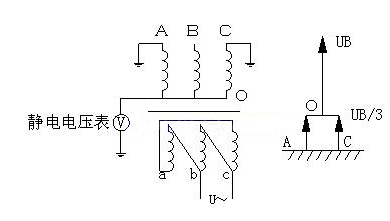

     試驗接線如下：

     對B相進行試驗時，110HZ電壓從低壓側b、c相間加入，A、C兩相連在一起接地，從而在高壓側B—AC間感應電壓達到試驗值，中點電壓為感應電壓的1/3倍。
     （3）．C相耐壓

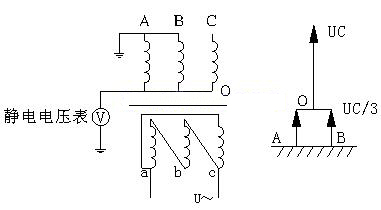

     試驗接線如下：

     對C相進行試驗時，110HZ電壓從低壓側c、a相間加入，A、B兩相連在一起接地，從而在高壓側C—AB間感應電壓達到試驗值，中點電壓為感應電壓的1/3倍。

---
