通過在該配電設備真值模擬試驗網上對配電網的單相接地故障模擬，觀察當自動跟蹤補償消弧裝置投運時觀察自動跟蹤補償消弧裝置對配電網單相接地故障的處理情況。

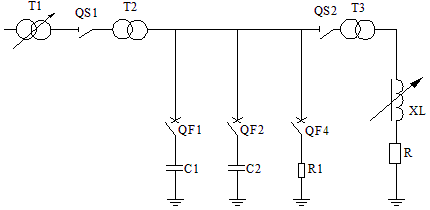

    試驗時，按圖1-1接線，接線時使調壓器T1處于停止?fàn)顟B(tài)。先閉合QS1、QS2 、QF1和QF2，然后啟動調壓器T1的升壓按鈕使其升壓。再閉合QF4，這時模擬了該配電網發生U相單相接地故障，觀察此時自動跟蹤補償消弧裝置對單相接地故障的處理情況，觀察自動跟蹤補償消弧裝置處理單相接地故障時的振動情況，測量自動跟蹤補償消弧裝置處理單相接地故障時的噪音值，測量自動跟蹤補償消弧裝置處理單相接地故障時的溫升值，記錄配電網發生單相接地故障時經自動跟蹤補償消弧裝置補償后配電網的殘流值，補償前和補償后的中性點位移電壓值，自動跟蹤補償消弧裝置對單相接地故障的處理時間，以及故障處理后裝置的自動恢復情況，然后斷開QF4。然后改變接線，可以分別模擬配電網發生V相、W相單相接地故障，觀察此時自動跟蹤補償消弧裝置對單相接地故障的處理情況，觀察自動跟蹤補償消弧裝置處理單相接地故障時的振動情況，測量自動跟蹤補償消弧裝置處理單相接地故障時的噪音值，這時記錄配電網經自動跟蹤補償消弧裝置補償后配電網的殘流值，補償錢和補償后的中性點位移電壓值，自動跟蹤補償消弧裝置對單相接地故障的處理時間，以及故障處理后裝置的自動恢復情況，然后斷開QF4。最后啟動調壓器T1的降壓按鈕，使其電壓降為零，斷開QF1、QF2、QS1和QS2。
    試驗時應注意以下幾點：
    ①試驗開始之前，要通知在場的人員要開始試驗了。
    ②試驗開始后，禁止無關人員進入試驗場地。
    ③當自動跟蹤補償消弧裝置出現異常振動情況時，應切斷電源，停止試驗。
    ④當自動跟蹤補償消弧裝置出現異常噪音或噪音值過高時，應切斷電源，停止試驗。
    ⑤當自動跟蹤補償消弧裝置溫升值過高時，應切斷電源，停止試驗。
    ⑥當模擬單相接地故障出現異常時，應立即切斷電源。

---
